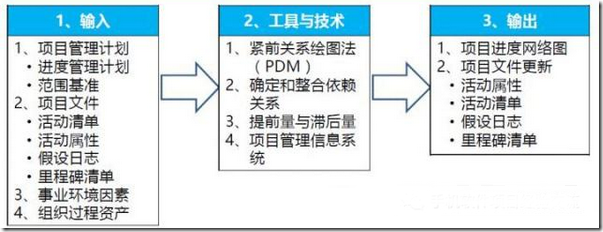

过程定义：识别和记录项目活动之间的关系的过程。本过程旨在将项目活动列表转化为图表，作为发布进度基准的第一步。

过程作用：定义工作之间的逻辑顺序，以便在既定的所有项目制约因素下获得最高的效率。

紧前关系绘图法（PDM）是创建进度模型的一种技术，用节点表示活动，用一种或多种逻辑关系连接活动，以显示活动的实施顺序。 PDM 包括四种依赖关系或逻辑关系。

完成到开始（FS）只有紧前活动完成，紧后活动才能开始的逻辑关系。例如，只有完成装配 PC 硬件（紧前活动），才能开始在 PC 上安装操作系统（紧后活动）。

完成到完成（FF）只有紧前活动完成，紧后活动才能完成的逻辑关系。例如，只有完成文件的编写（紧前活动），才能完成文件的编辑（紧后活动）。

开始到开始（SS）只有紧前活动开始，紧后活动才能开始的逻辑关系。例如，开始地基浇灌（紧前活动）之后，才能开始混凝土的找平（紧后活动）。

开始到完成（SF）只有紧前活动开始，紧后活动才能完成的逻辑关系。例如，只有启动新的应付账款系统（紧前活动），才能关闭旧的应付账款系统（紧后活动）。

四种依赖关系：强制性依赖关系、选择性依赖关系、外部依赖关系、内部依赖关系。我们把“做丝瓜炒蛋”作为一个项目，来解释四种依赖关系：

1）先去菜场买丝瓜、才能把丝瓜洗干净。这是强制性依赖关系：是指要做的工作中固定的依赖关系，与客观限制有关，也称为硬逻辑。

2）要做这道菜却没有鸡蛋，可以选择去菜场直接买鸡蛋回来，也可以选择等自家养的鸡下蛋。大部分人的最佳实践是直接去菜场买蛋回来。这是选择性依赖关系：是指由项目团队

确定的，也称为首选逻辑、优先逻辑、软逻辑。

3）材料准备齐全，但是做菜时必须等灶台通了煤气才能做。这叫外部依赖关系：是指

项目活动与非项目活动之间的依赖关系，项目团队无法控制。

4）洗丝瓜、切丝瓜、炒丝瓜和蛋。这是内部依赖关系：是指项目活动之间的紧前关系。

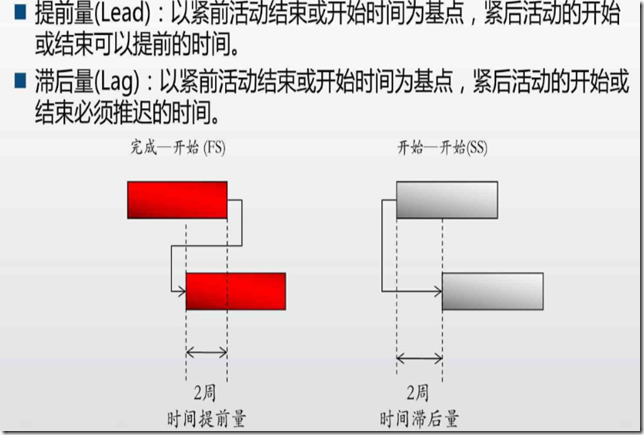

4、排列活动顺序的工具：提前量与滞后量

提前量是超前时间，紧后活动可以提前的时间量。

滞后量是等待时间，紧后活动需要推迟的时间量。比如挖坑 3 天后，才来种树。表现为：FS+3，+3 就是滞后量，是推迟时间量。

两个活动间才有提前量与滞后量，一个活动没有提前量与滞后量，只有时差。

5、排列活动顺序的输出：项目进度网络图

没有时间刻度、没有持续时间，只表示活动间的逻辑关系的“纯逻辑图”。
